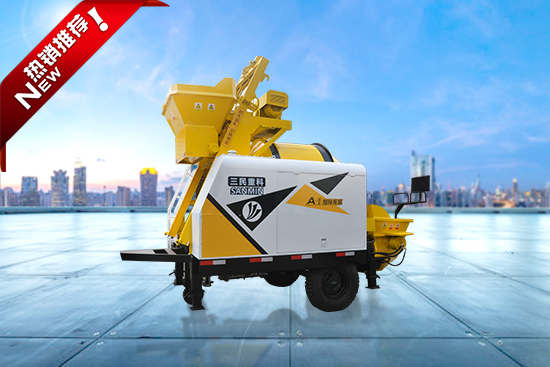

搅拌拖泵一体机的构造和泵送解析

发布时间：2020-07-02 09:23 文章来源：三民重科

搅拌拖泵一体机泵送机构由两只主油缸、水箱、换向装置、两只混凝土缸、两只混凝土活塞、料斗、分配阀(又称S管)、摆臂、两只摆动油缸和出料口组成。

(1)(2)主油缸;(3)水箱; (4)换向装置;(5)(6)混凝土缸; (7)(8)混凝土活塞 ;(9)料斗;(10)分配阀 ;(11)摆臂; (12)(13)摆动油缸;(14)出料口

混凝土缸活塞(7、8)分别与主油缸(1、2)活塞杆连接，在主油缸液压油作用下，作往复运动时，一缸前进，则另一缸后退;混凝土缸出口与料斗连通，分配阀一端接出料口，另一端通过花键轴与摆臂联接，在摆动油缸作用下，可以左右摆动。

搅拌拖泵一体机泵送混凝土料时，在主油缸作用下，混凝土活塞7前进，混凝土活塞8后退，同时在摆动油缸作用下，分配阀10与混凝土缸5连通，混凝土缸6与料斗连通。这样混凝土活塞8后退，便将料斗内的混凝土料吸入混凝土缸，混凝土活塞7前进，将混凝土缸内混凝土送入分配阀泵出。

当混凝土活塞(8)后退至行程终端时，触发水箱3中的换向装置4，主油缸1、2换向，同时摆动油缸12、13换向，使分配阀10与混凝土缸6连通，混凝土缸5与料斗连通，这时活塞7后退，8前进。如此循环，从而实现连续泵送。

  A正泵状态

  B反泵状态

   搅拌拖泵一体机反泵时，通过反泵操作，使处在吸入行程的混凝土缸与分配阀连通，处在推送行程的混凝土缸与料斗连通，从而将管路中的混凝土抽回料斗。
